概述

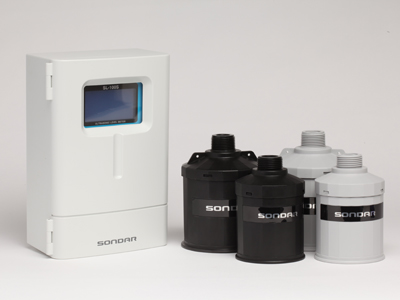

SF-100S超声波液位计是一种非接触式的测量仪

器，一个控制器最多可连接两个传感器，量程可选

5米，10米和15米。本品设计以用户为中心，具有

操作容易和安装简便的特点，而且维修及保护方

便，可使用户节省管理成本。本产品可用于多种不

同的工作场合，在提供准确的测量结果的同时，还

可提高工作效率。

仪表特点

◆ 可连接两个传感器

◆ 以用户为中心的设计

◆ 使用6个按键设置参数，设置简单实用

◆ 可以提供6个继电器

◆ 以QR码为基准，提供维修指导

◆ RS232\RS485\Modbus通信接口

◆ 提供USB备份功能及固件升级

技术参数

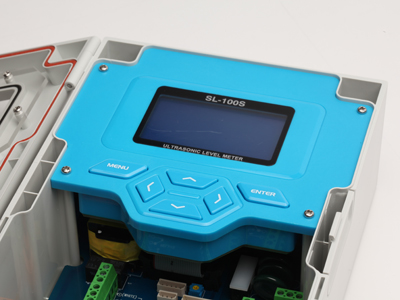

SL-100S(控制器)

测量方式

超声波脉冲反射方式

测量精度

0.2%满量程

分辨率

1mm

阻尼率

0.1m/min~100m/min（可调）

数据记录

最长672天（记录周期1小时）

输出

模拟信号 4~20mA最大负载750Ω

继电器 3 、6

通讯接口 RS232，RS485，Modbus

显示方式

图形LCD

防护等级

IP65

工作温度

-20℃~60℃

材质

聚碳酸酯（Polycarbonate）

尺寸规格

166（W）×250(H)×95(D)mm

重量

约2kg

电源

AC100~230V 29VA 50/60Hz

DC 9~30V，Max 8W

技术参数

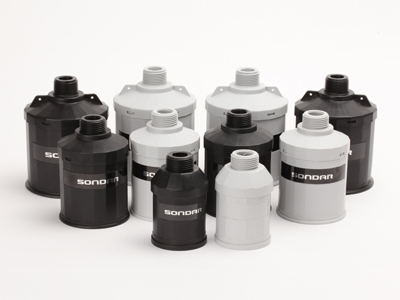

LXD-5、 LXD - 10、LXD-15 (传感器)

测量范围

0.3~4M（LXD-05）

0.3~10M（LXD-10）

0.3~15M（LXD-15）

发射全角

在-3DB分界线10°

螺纹规格

1＂PF

重量

1.5KG~2.0KG

工作温度

-30℃~70℃

温度补偿

内置温度传感器

传感器材质

PP、PVDF

防护等级

IP68

电缆

双绞线（AWG18）

认证

CE、UL、FCC

保修期

3年
